São Paulo, 28 de Outubro de 2020
ATENÇÃO! Tirem as crianças da sala. Conteúdo impróprio para menores.
A partir de agora fotos explícitas de Amiga!
Para os não iniciados, no mundinho da retrocomputação “P0rn” é a exibição das entranhas de uma máquina. Nada de mais. Foi mal pela introdução espalhafatosa.
Mas, vamos lá!

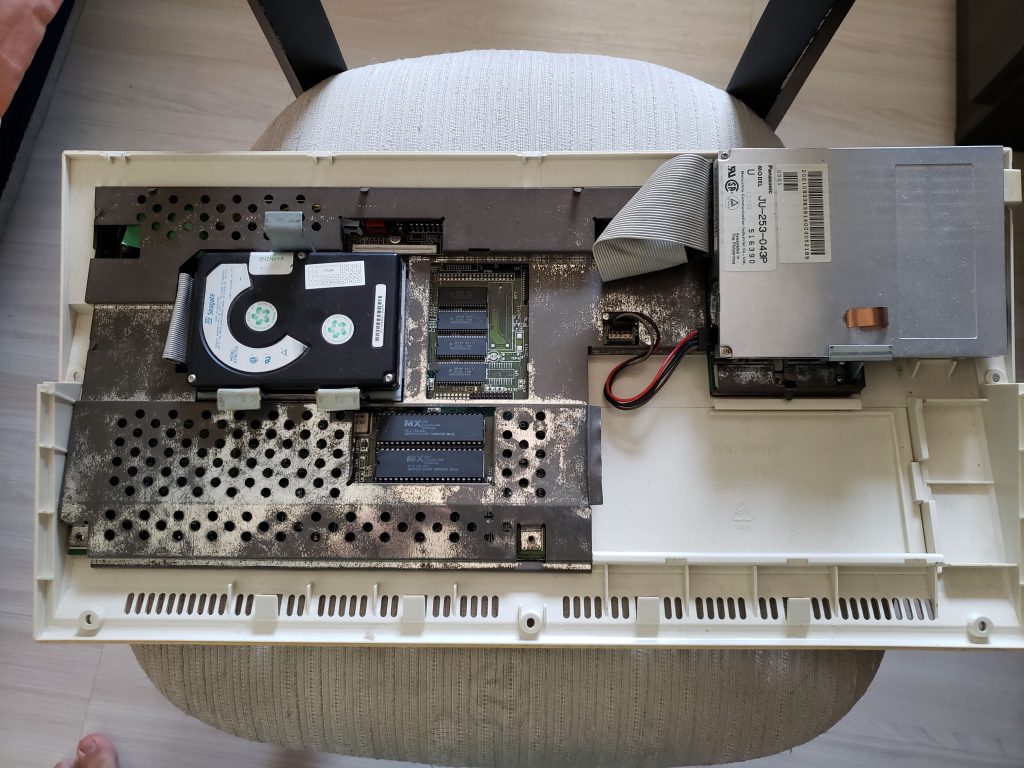

Parece que não está muito mexido. O floppy drive funciona e vou manter ele ai mesmo. No meu A600 inventei de colocar um emulador de drive chamado Gotek. Legal, bacana, só que o posicionamento da entrada da USB para colocar o pendrive e dos botões para trocar a imagem do disco fica ó, complicado. Isso sem estragar a carcaça o que eu não gosto de fazer. Então. o floppy interno fica, o emulador de floppy será externo (mas isso é uma outra história).

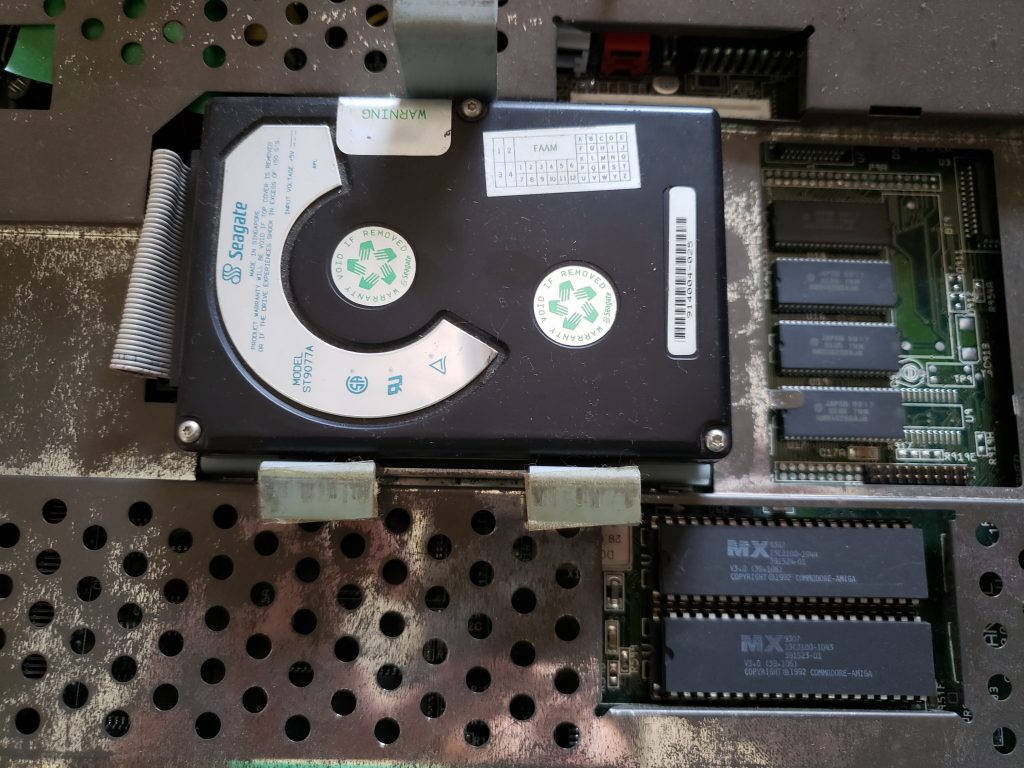

HD Seagate Modelo ST9077A, 64 megabytes, 3500 RPM. Potente como um Celta 1.0.
Tentei fazer um dump da imagem desse disco, mas não tenho as ferramentas apropriadas. Quando liga ele num adaptador IDE/USB o disco inicia mas o Linux não consegue identificar o tamanho desse disco. Tentei umas 3 distribuições distintas: Ubuntu, CentOS e Finnix (sabia que existe distro especifica para recuperação de HD? Eu não!). Lembra da época que era necessário informar para a BIOS informações de quantas cabeças, quantidade de cilindros e setores? O disco não possui a funcionalidade de se “apresentar” e por sua vez nenhum adaptador USB permite que voce configure tais parâmetros na unha. Posso usar o Pentium 100 “Gamer” aqui do lado para fazer, mas preciso arrumar um adaptador e ligar o HD em formato de notebook no desktop. Vai ficar guardado aqui pra hora certa.
Da pra ver os dois chips com a ROM do Kickstart 3.0 bonitinho ali. Acho que vai ficar com esse mesmo por enquanto.
Mais um micro que tira o sangue da gente: quando removi a blindagem consegui a proeza de cortar um dedo. Valeu o esforço.

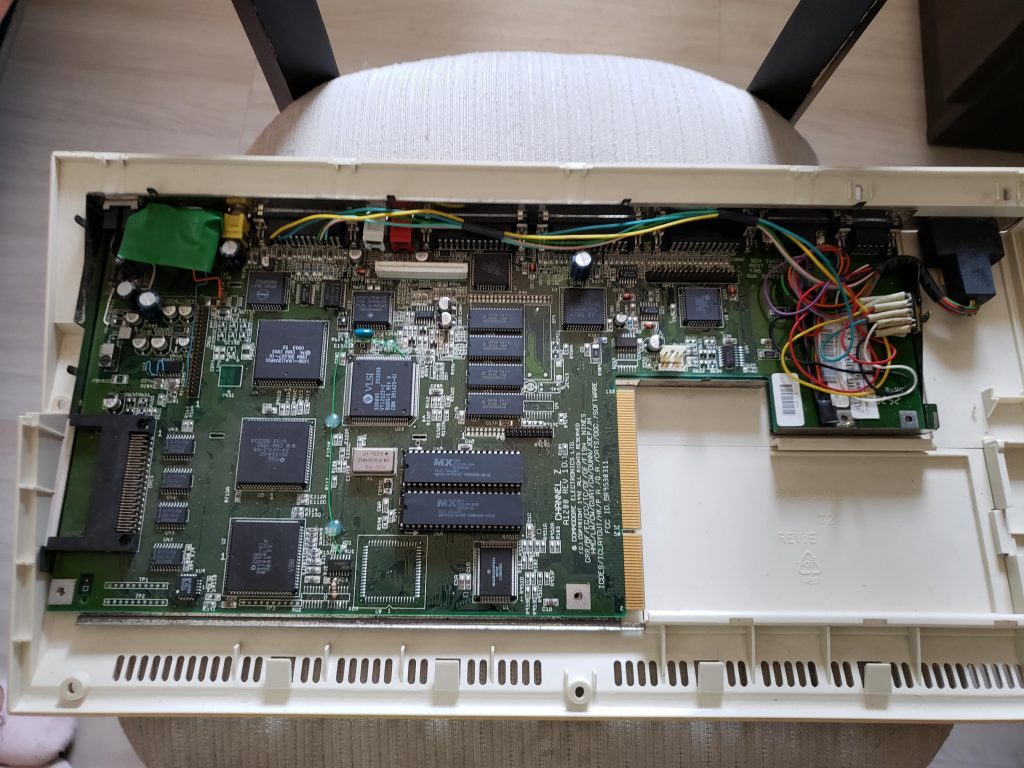

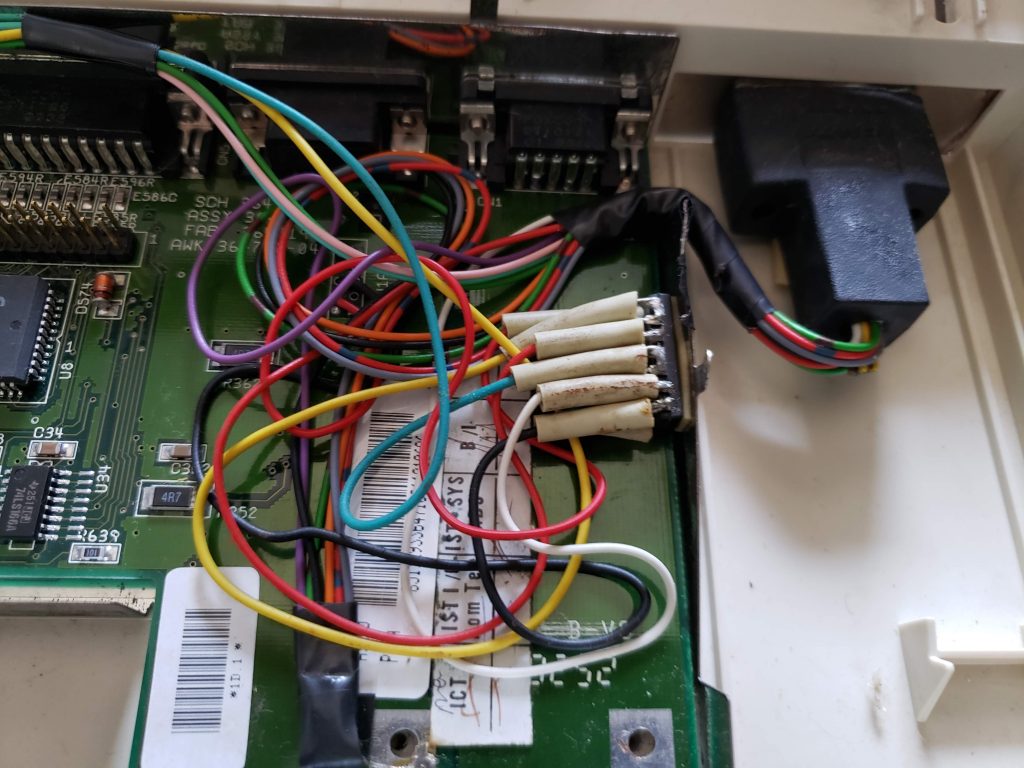

Mas que macarronada é essa aqui na direita???
Ah, é do conector DE-15 para video RGB. O A1200 possui saída de video RF(um lixo), composto(ruinzinho) e RGB(top), só que o conector original é um DB-23 praticamente impossível de encontrar. Normalmente o pessoal pega um DB-25 que no mundo PC é utilizado para porta serial e literalmente corta os últimos dois pinos. Ou vc puxa os sinais direto do conector e faz um “artifício técnico não documentado”, também conhecido como gambiarra. Mas se funciona, tá bom.

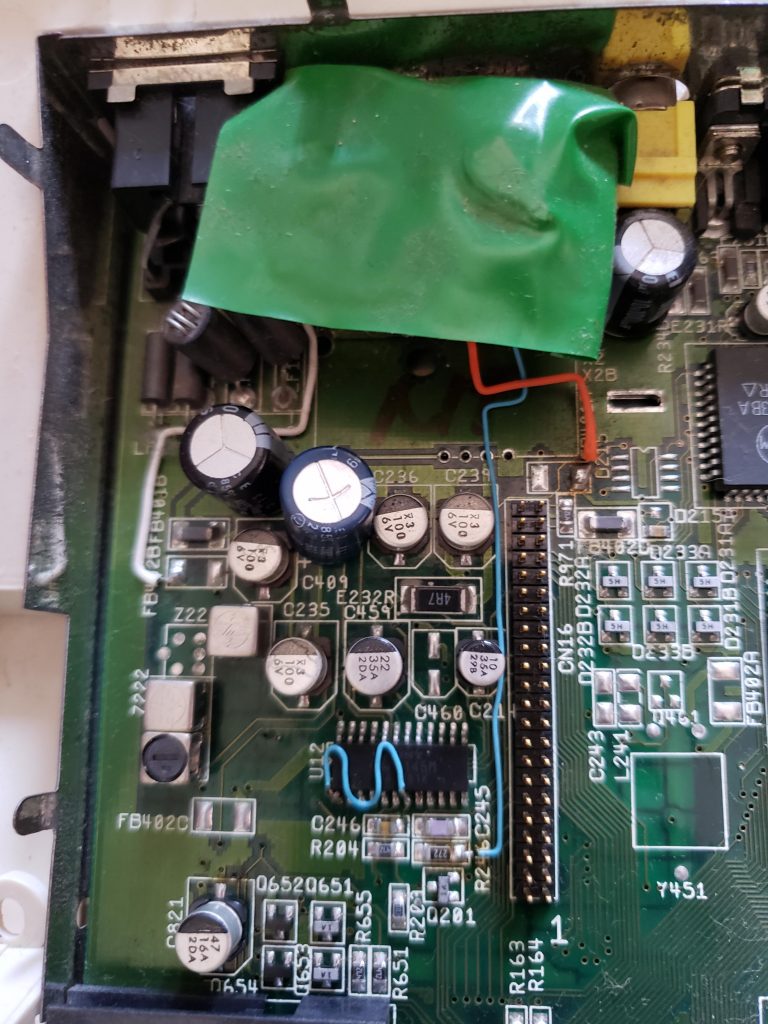

A plantação de capacitores não mostrou nenhum estufado ou com vazamento aparente. Que serão os fiozinhos que não vi em outras placas pela Internet? Com o micro funcionando eu percebi que uma das modificações que está debaixo do plástico verde é um led de acesso ao disco. Que está tampado e não dá para ver quando o micro está fechado. Bizarro. Deve ter motivo lógico e plausível, mas vou deixar para um técnico olhar isso com calma quando fizer a troca dos capacitores.

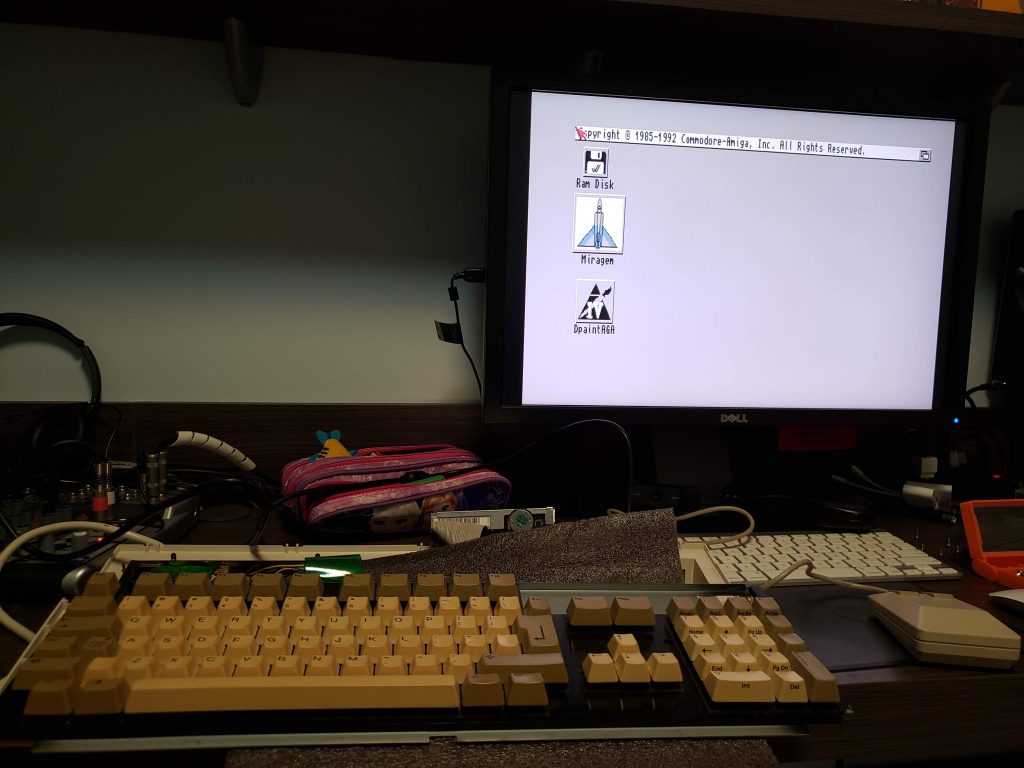

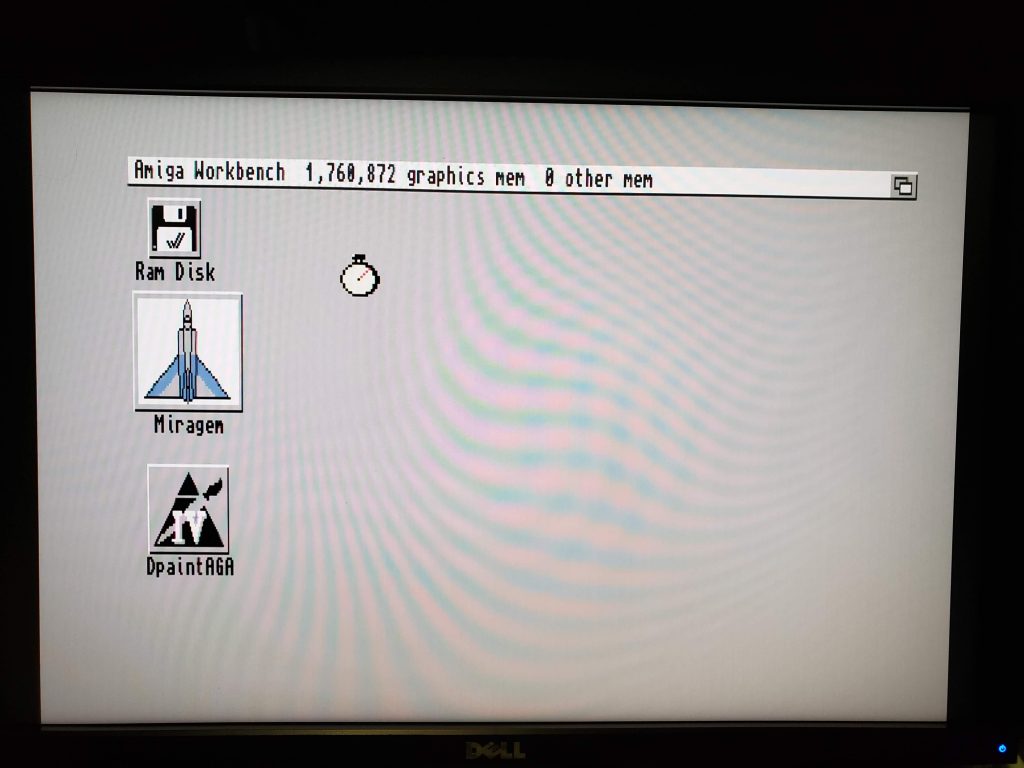

Com as entranhas todas expostas, liguei o bicho pra ver no que ia dar. Fiquei preso nessa tela. Nada de liberar o cursor. Só o reloginho. Boot com os dois botões do mouse apertado voce escolhe algumas opções de inicialização. Só funcionou quando mandava ir direto pro prompt do AmigaDOS.
Após alguns testes “descobri” o que estava errado. Descobri entre aspas porque ao ligar o floppy, ele iniciou de boa. Então tem alguma configuração na imagem do HD que depende do drive de disquete vivo. O que é de fato, boa pergunta…

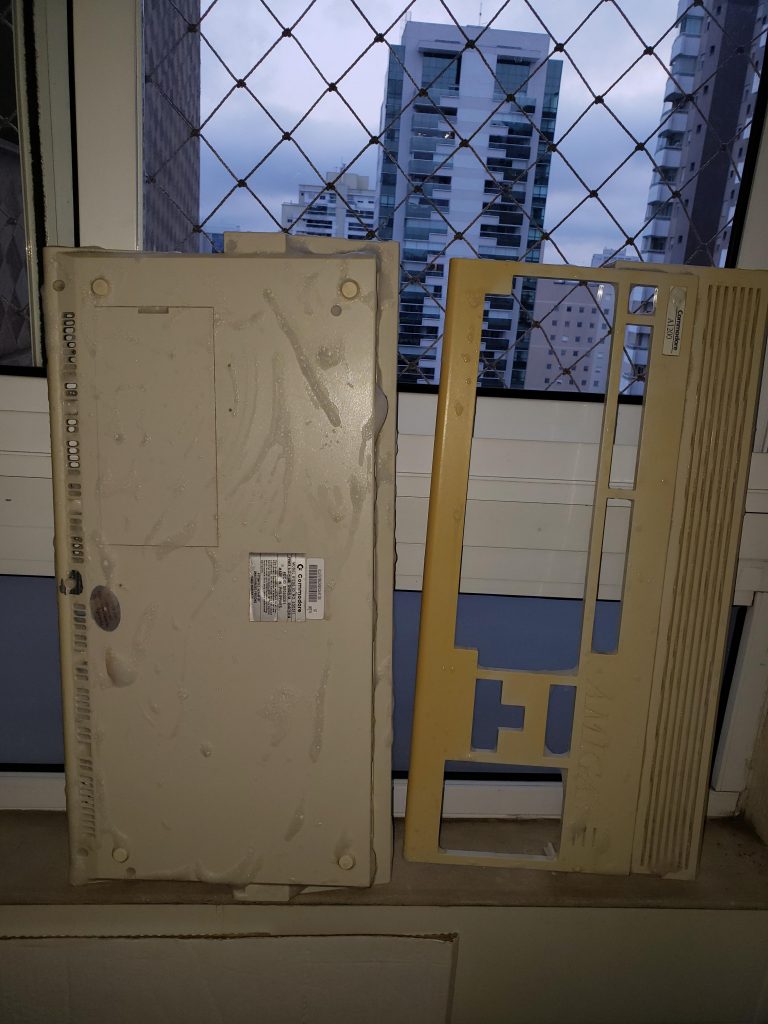

Tudo funcionou até agora, então é hora de desmontar e dar um BANHO! Pelo menos na carcaça pra deixar bonitinha e cheirosa. Sabão neutro, bucha que não arranha, escova de dentes macia e cotonetes pros cantinhos.

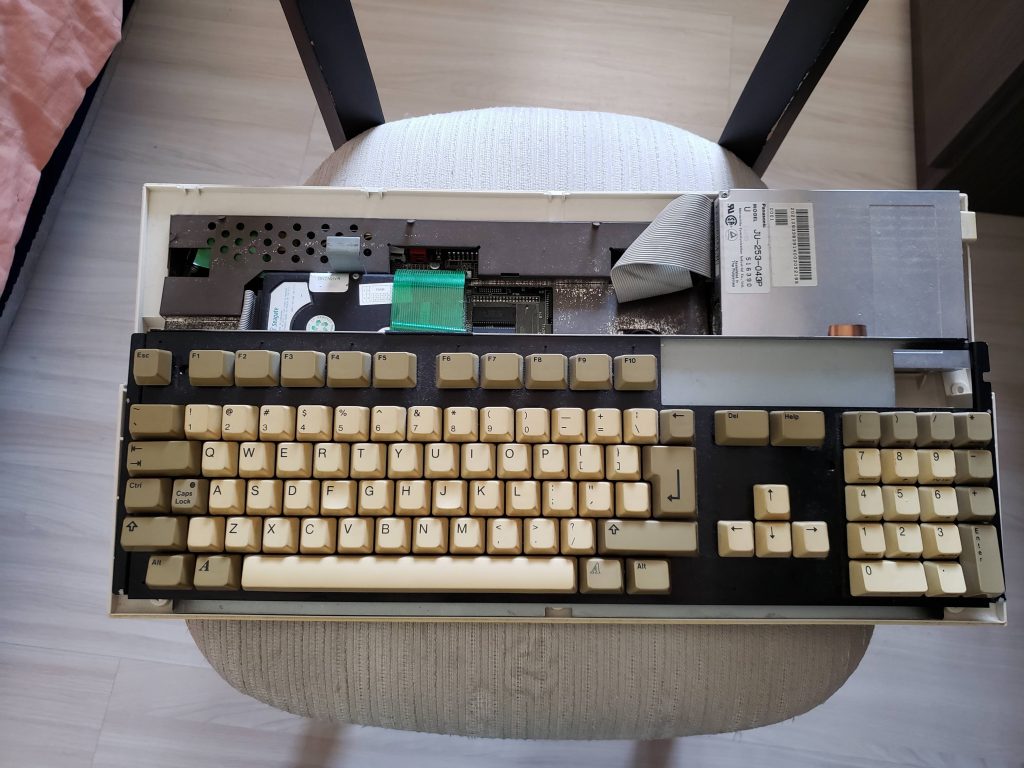

O teclado também ganhou um trato e tirei toda a poeira e passei um pano macio entre nas teclas pra ficar limpinho. Como todas as teclas funcionam, vou deixar a membrana quieta.

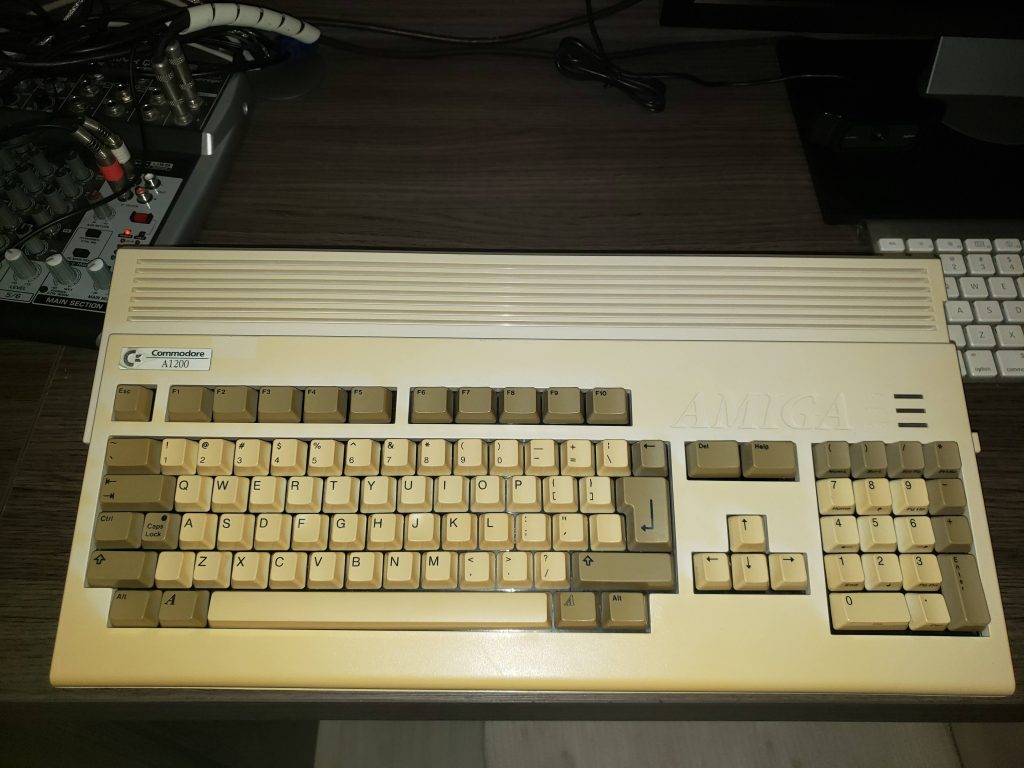

Um dia depois pra secar tudo com calma e olha como ele está bonito! Amarelo, mas bonito.
Por que não fazer um Retrobright, pode perguntar. Da primeira e última vez que tentei fazer essa técnica para deixar o plástico branquinho o Nintendo Super Famicom cobaia está “marmorizado” até hoje, todo manchado. Não me desfiz dele porque é das primeiras levas que possui a placa de som separada (e reza a lenda que o som é melhor, não consegui distinguir). E perdi o plástico do led de power na brincadeira.
Stay Tuned!
